中國石油化工股份有限公司齊魯分公司氯堿廠 ——水平衡測試

檢測目的：通過測試，全面了解用水單位管網狀況，各部位（單元）用水現狀，畫出水平衡圖，依據測定的水量數據，找出管道泄漏點，水量平衡關系和合理用水程度，采取相應的措施，挖掘用水潛力，達到加強用水管理，提高合理用水水平的目的。

　　2016年中國石油化工股份有限公司齊魯分公司氯堿廠與我公司簽訂了水平衡測試合同，根據水平衡測試程序，我公司對本次測試分為二個階段，一是漏水檢測階段，二是水平衡測試階段。

　　漏水檢測階段：

　　摸清企業基本情況、供用水量普查、供水、排水管網，使用日本產機械式聽音棒、漏水探知機對管道進行聽音，仔細分辨漏水噪聲異常。經我公司技術人員細致檢測，檢測到漏水點5處，經過開挖驗證，開挖范圍水平定位精度≤±1.0m，定點準確率，漏水量為33.0m3/h。

　　經濟效益分析

　　現在以漏水量來進行如下效益分析：

　　漏水量的實際損失效益（收益以一年計，黃河水水價按2.15元/m3 計）

　　效益=33m3/h×2.15元/m3×24h×365日= 62.1522萬元/年

　　水平衡測試階段：

　　根據水平衡測試工作流程（準備階段、實測階段、匯總階段、分析階段）進行廠區水平衡測試。

　　測試完成后，對水平衡測試過程進行評估，評估水平衡測試是否科學，其測試數據是否準確，測試結果是否符合實際。具體包括：

　　（1）計量儀器儀表安裝是否齊全，并保持完好、運轉無誤；

　　（2）水平衡測試過程是否進展順利，各項步驟是否完全無誤。

　　2、根據水平衡測試結果，計算本企業內各種用水評價指標，包括單位產品取水量指標、重復利用率、漏失率、排水率、廢水回用率、冷卻水循環率、冷凝水回用率、達標排放率、非常規水資源替代率等評價指標。

　　3、根據企業的水平衡測試分析結果，總結經驗，提出持續改進方案：

　　（1）改進和完善企業日常計量統計制度和方法，提高用水計量統計的精度；

　　（2）分析測算相關節水改造項目的節水效益和成本；

　　（3）與同類企業的水平進行比對或?qū)俗詸z，挖掘企業內節水潛力；

　　（4）提出企業取水、用水、排水、節水的改進措施。

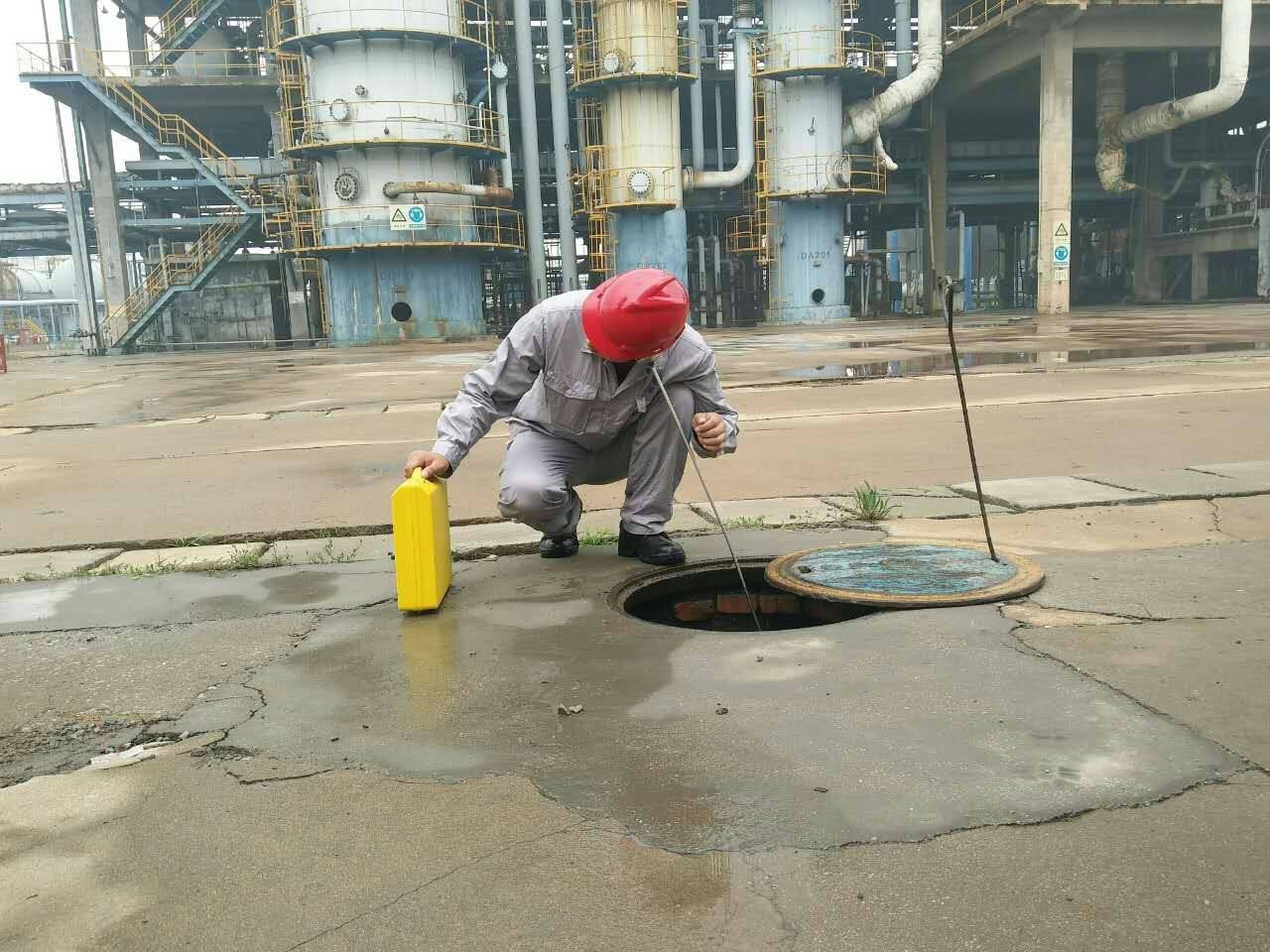

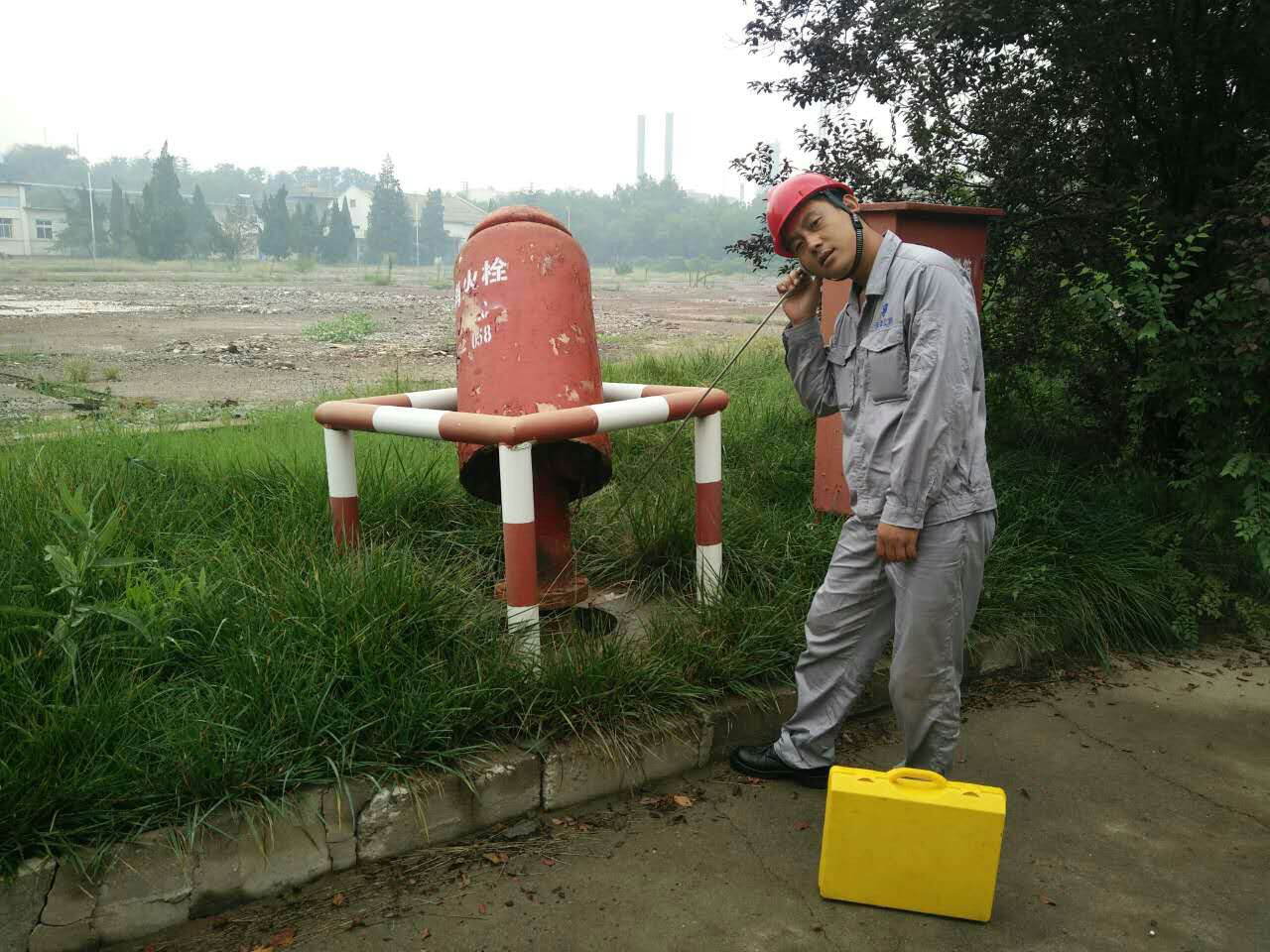

管道漏水檢測（管道附屬物聽音檢測）

管道漏水檢測（管道附屬物聽音檢測）

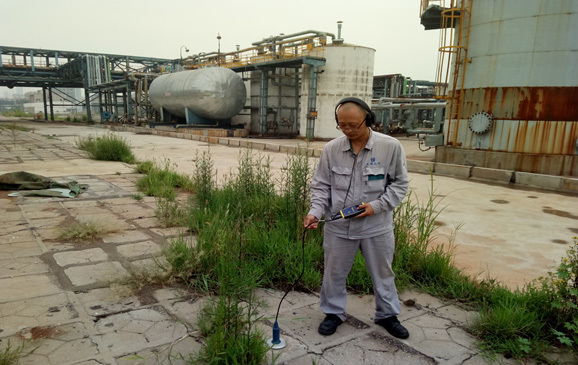

管道漏水檢測(管道上方路面聽音檢測）

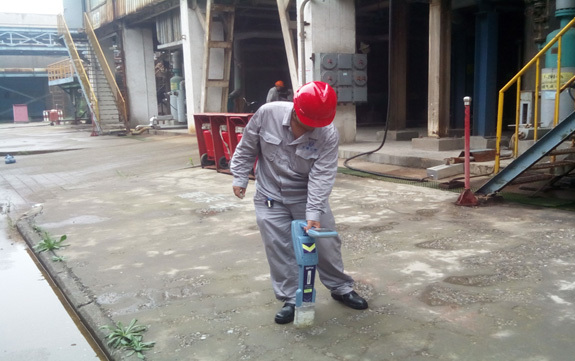

管道漏水檢測（管線定位探測）

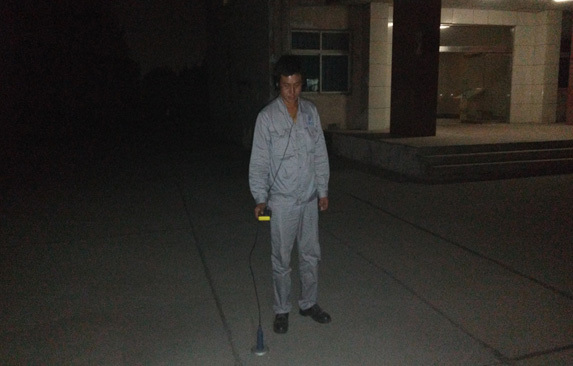

廠前區辦公樓前管道漏水檢測（夜間漏水點聽音、定位中）

廠前區辦公樓前管道漏水檢測（漏水點開挖前）

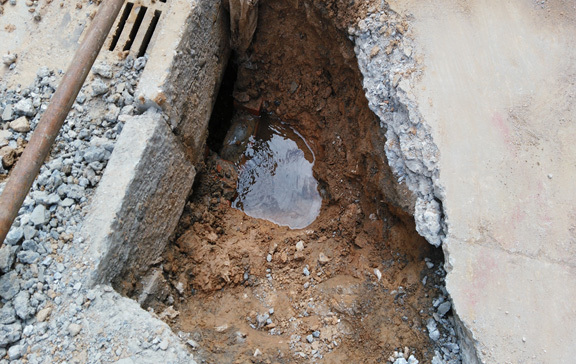

廠前區辦公樓前管道漏水檢測（漏水點開挖中）

廠前區辦公樓前管道漏水檢測（漏水點開挖后）

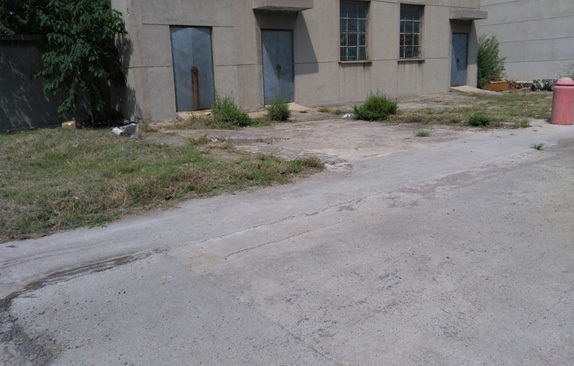

廠前區庫房前管道漏水檢測（漏水點定位中）

 廠前區庫房前管道漏水檢測（漏水點開挖前）

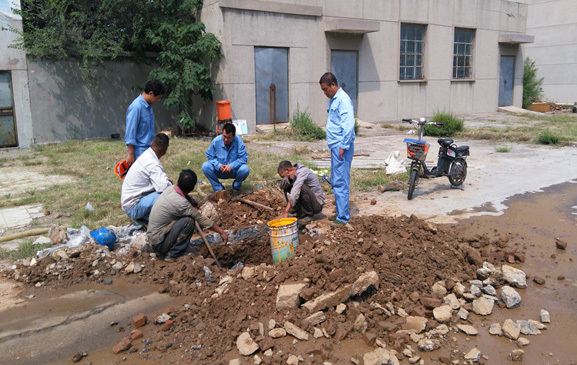

廠前區庫房前管道漏水檢測（漏水點開挖中）

廠前區庫房前管道漏水檢測（漏水點開挖后）

燒堿蒸發工段北側管道漏水檢測（漏水點定位開挖前）

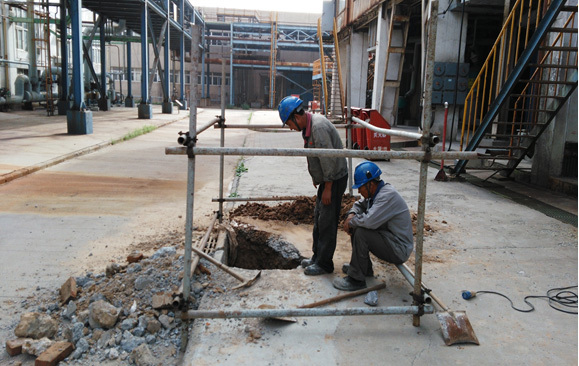

燒堿蒸發工段北側管道漏水檢測（漏水點開挖中）

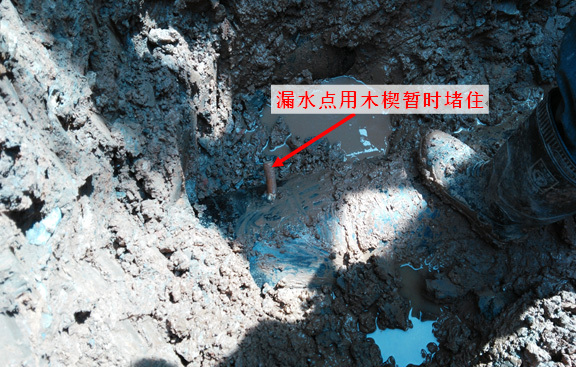

燒堿蒸發工段北側管道漏水檢測（關閉閥門、漏水點開挖中）

燒堿蒸發工段北側管道漏水檢測（關閉閥門，漏水點開挖后）
